표준형 대전류 커넥터
합리적인 가격과 단납기
Globetech는 세계 최고의 맞춤형 커넥터 전문 회사입니다. 단납기의 고품질 커넥터를 도입하고 싶은 고객에게는 높은 신뢰성과 내구성을 가진, 그리고 다양한 환경에서 사용 가능한 표준 커넥터를 추천합니다.
표준 커넥터는 맞춤형 커넥터보다 저렴한 비용과 단납기 대응이 가능합니다.

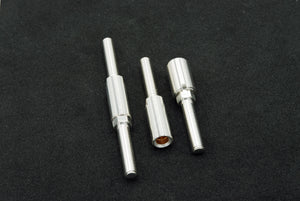

Globetech의 대전류 커넥터 'Thread Contact Series'는 차량용 검사 기기나 반도체 제조 장치 등의 모든 애플리케이션에서 안전성과 높은 신뢰성을 제공합니다. 특주품 대응에 따라, 재질이나 치수를 변경할 수도 있습니다.
표준 제품 사양이 요구 조건에 충족하지 않을 경우, 문의 주시면 맞춤형 솔루션으로 대응합니다.
특징
- 콘택트 밴드를 사용하여 안정된 통전을 실현.
- 형식에 따라 간단하게 선정 가능.
- 단납기
- 저가격
- 요청에 따라 재질 변경 등의 커스터마이즈도 가능.
미디어
라인업
소켓 - MS Series
- 도체 재질 : 황동 / 은도금
- 접점 재질 :
- φ2~φ6 : 베릴륨 구리 합금 / 금도금
- φ8 이상 : 베릴륨 구리 합금 / 은도금
- 사용 최대 온도 : 최대 145 ºC
Swipe left/right to view all content in the table| Model | φB mm |
Rated Current (A) |
φA mm |
E mm |
F mm |
H mm |
For Spanner mm |
Withdrawal Force (Kg) |
Insertion Force (Kg) |
Contact Resistance (μΩ) |
Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS2 | 2 | 25 | 5.5 | M3 | 16 | 20 | 4 | 0.6 | 0.8 | 300 | 4 |
| MS3 | 3 | 35 | 6 | M4 | 20 | 20 | 5 | 0.8 | 1 | 200 | 5 |
| MS4 | 4 | 50 | 7 | M5 | 25 | 25 | 6 | 1.5 | 2.2 | 180 | 9 |
| MS5 | 5 | 70 | 8.5 | M5 | 25 | 25 | 7 | 1.6 | 2.2 | 150 | 11 |
| MS6 | 6 | 90 | 10 | M6 | 28 | 25 | 8 | 2 | 2.5 | 100 | 15 |
| MS8 | 8 | 125 | 14 | M8 | 36 | 42 | 11 | 2 | 2.5 | 60 | 47 |
| MS10 | 10 | 180 | 16 | M10 | 42 | 42 | 13 | 3 | 3.5 | 50 | 67 |
| MS12 | 12 | 230 | 18 | M12 | 48 | 42 | 13 | 3 | 3.6 | 40 | 88 |
| MS14 | 14 | 280 | 20 | M14 | 50 | 48 | 17 | 4.6 | 5.1 | 35 | 123 |
| MS16 | 16 | 340 | 22 | M16 | 58 | 48 | 19 | 6.6 | 7.1 | 25 | 163 |
| MS18 | 18 | 400 | 25 | M16 | 58 | 52 | 22 | 7.6 | 10.2 | 20 | 196 |
| MS20 | 20 | 460 | 28 | M18 | 70 | 52 | 24 | 8.1 | 12.2 | 15 | 270 |
| MS25 | 25 | 620 | 38 | M20 | 74 | 75 | 32 | 8.1 | 12.2 | 10 | 600 |
| MS30 | 30 | 800 | 42 | M24x2 | 82 | 75 | 36 | 10.2 | 12.2 | 9 | 740 |
| MS35 | 35 | 1000 | 48 | M30x2 | 90 | 75 | 41 | 12.2 | 15.3 | 8 | 1080 |
| MS40 | 40 | 1200 | 52 | M36x3 | 105 | 75 | 46 | 12.2 | 15.3 | 7 | 1430 |
플러그 - MPN Series
- 도체 재질 : 황동 / 은도금
- 사용 최대 온도 : 최대 145 ºC
Swipe left/right to view all content in the table| Model | φB mm |
Rated Current (A) |
φA mm |
|
C mm |
E mm |
F mm |
G mm |
Weight (g) |
|---|---|---|---|---|---|---|---|---|---|
| MP2N | 2 | 25 | 4.7 | 4 (hex) | 16.5 | M3 | 16 | 3 | 2 |
| MP3N | 3 | 35 | 5.8 | 5 (hex) | 16.5 | M4 | 20 | 3.5 | 3 |
| MP4N | 4 | 50 | 7 | 6 (hex) | 19.5 | M5 | 25 | 4 | 6 |
| MP5N | 5 | 70 | 8.1 | 7 (hex) | 19.5 | M5 | 25 | 4 | 8 |
| MP6N | 6 | 90 | 9.3 | 8 (hex) | 19.5 | M6 | 28 | 4 | 12 |
| MP8N | 8 | 125 | 12.7 | 11 (hex) | 34 | M8 | 36 | 5 | 31 |
| MP10N | 10 | 180 | 15 | 13 (hex) | 34 | M10 | 42 | 5 | 51 |
| MP12N | 12 | 230 | 18 | 13 (D-cut) | 34 | M12 | 48 | 5 | 79 |
| MP14N | 14 | 280 | 20 | 17 (D-cut) | 38 | M14 | 50 | 7 | 121 |
| MP16N | 16 | 340 | 22 | 19 (D-cut) | 38 | M16 | 58 | 7 | 170 |
| MP18N | 18 | 400 | 25 | 22 (D-cut) | 42 | M16 | 58 | 7 | 203 |
| MP20N | 20 | 460 | 28 | 24 (D-cut) | 42 | M18 | 70 | 7 | 271 |
| MP25N | 25 | 620 | 38 | 32 (D-cut) | 62 | M20 | 74 | 9 | 506 |
| MP30N | 30 | 800 | 42 | 36 (D-cut) | 62 | M24x2 | 82 | 9 | 745 |
| MP35N | 35 | 1000 | 48 | 41 (D-cut) | 62 | M30x2 | 90 | 10 | 1149 |
| MP40N | 40 | 1200 | 52 | 46 (D-cut) | 62 | M36x3 | 105 | 11 | 1656 |
전나사 소켓-MSN Series
- 도체 재질 : 황동 / 은도금
- 접점 재질 :
- φ2~φ6 : 베릴륨 구리 합금 / 금도금
- φ8 이상 : 베릴륨 구리 합금 / 은도금
- 사용 최대 온도 : 최대 145 ºC
Swipe left/right to view all content in the table| Model | φB mm |
Rated Current (A) |
φA mm |
L mm |
L mm |
Withdrawal Force (Kg) |
Insertion Force (Kg) |
Screw fastening force(max) (Kg.m) |
Contact Resistance (μΩ) |
Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| MS2N | 2 | 25 | M8x0.75 | 16.5 | 1.5 | 0.6 | 0.8 | 0.3 | 300 | 5.1 |
| MS3N | 3 | 35 | M8x0.75 | 16.5 | 1.5 | 0.8 | 1 | 0.3 | 200 | 5.2 |
| MS4N | 4 | 50 | M8x0.75 | 19.5 | 1.5 | 1.5 | 2.2 | 0.3 | 180 | 6 |
| MS5N | 5 | 70 | M10x1 | 19.5 | 1.5 | 1.6 | 2.2 | 0.5 | 150 | 7.2 |
| MS6N | 6 | 90 | M12x1 | 19.5 | 2 | 2 | 2.5 | 1 | 100 | 11 |
| MS8N | 8 | 125 | M14x1 | 34 | 2.5 | 2 | 2.5 | 1.3 | 60 | 22 |
| MS10N | 10 | 180 | M18x1 | 34 | 3.5 | 3 | 3.5 | 2.3 | 50 | 40 |
| MS12N | 12 | 230 | M20x1 | 34 | 3.5 | 3 | 3.6 | 3.1 | 40 | 44 |
| MS14N | 14 | 280 | M22x1 | 38 | 4 | 4.6 | 5.1 | 3.6 | 35 | 58 |
| MS16N | 16 | 340 | M24x1 | 38 | 4 | 6.6 | 7.1 | 3.6 | 25 | 64 |
| MS18N | 18 | 400 | M28x1 | 42 | 4 | 7.6 | 10.2 | 5.6 | 20 | 107 |
| MS20N | 20 | 460 | M30x1 | 42 | 5 | 8.1 | 12.2 | 6.6 | 15 | 116 |
| MS25N | 25 | 620 | M42x1 | 62 | 5 | 8.1 | 12.2 | 15.3 | 10 | 402 |
| MS30N | 30 | 1000 | M48x1.5 | 62 | 5 | 10.2 | 12.2 | 20.4 | 9 | 496 |
| MS35N | 35 | 1400 | M50x1.5 | 62 | 5 | 12.2 | 15.3 | 22.5 | 8 | 436 |
| MS40N | 40 | 1800 | M55x1.5 | 62 | 6 | 12.2 | 15.3 | 28.1 | 7 | 482 |
