4극 측정 검사 커넥터

Name: 4극 측정 검사 커넥터 | Kelvin Test
Brand: GLOBETECH
Availability: OutOfStock

Kelvin Test

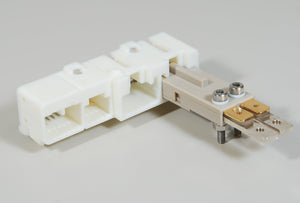

Custom Four-Terminal Sensing Connector by Globetech

4극(Kelvin) 측정 검사 커넥터는 도체 저항을 정확하게 측정하기 위해 사용하는 커넥터입니다.

이 커넥터는 검사 대상인 단일 전극에 두 개의 절연된 접점을 접속시키는 구조의 커넥터입니다. 전극의 한쪽은 다점 접촉의 전기 접점에 의해 전류를 안정적으로 접속하고 다른 한쪽은 전기 접점이나 접속 프로브를 사용하여 전압을 측정합니다.

이 검사 시험을 통해 측정기 저항을 배제한 시험 대상의 도체 저항을 정확하게 측정할 수 있습니다.

카탈로그

고객문의

특징

맞춤형 설계를 통해 측정하고자 하는 대상의 전극 형상에 맞춘 최적 형상으로 제안합니다.
버트 커넥터 및 포크 소켓 등의 다양한 형상의 커넥터와의 조합이 가능합니다.
절연된 전류 통전 접점과 전압 측정의 2극 구조
전기 접점으로 사용한 안정된 접속 유지
측정 대상의 도체 저항을 정확하게 측정

응용분야

대용량 배터리의 내부 저항 검사
자동차 PCU, ECU의 내부 저항 검사
IGBT의 내부 저항 검사

자동차 PCU / ECU

반도체 /FPD 제조

맞춤형 솔루션 (사례)

Globetech의 4극(Kelvin) 측정 검사 커넥터는 모두 고객 맞춤형 커넥터로 제작되며, 전극 형태, 전류, 요구 수명 등 사용자의 요구 사항을 만족하는 커넥터로 설계합니다.

사례

4극(Kelvin) 측정 검사 커넥터의 도입 사례

사례 1

문제

배터리 내부 저항만 측정하려고 하였지만, 측정기의 저항까지 포함되어 측정되었다.

해결

Globetech의 맞춤형 4극 측정 검사 커넥터를 이용해 계측기 저항을 배제한 배터리 내부 저항만을 측정할 수 있게 되었다.

사례 2

문제

모터 전극의 형상이 특수해 기성품의 접촉 프로브나 커넥터로는 4극 접속이 어려웠다.

해결

Globetech는 모터의 전극 형상에 맞는 4극 측정 검사 커넥터를 제작하였으며, 고객사는 용이하게 모터의 내부 저항을 측정할 수 있게 되었다.

사례 3

문제

제품과의 연결에 접촉 프로브를 사용한 4극 측정 검사를 하다가 접촉 프로브가 제품에 스크래치를 발생시켜, 해당 제품이 반품되는 문제가 발생하였다.

해결

코일 스프링을 이용해 특수 설계된 Globetech의 4극 측정 검사 커넥터로 적용하여 제품에 스크래치의 발생을 최소화할 수 있게 되었다. Globetech는 다양한 컨택트를 이용하여 고객의 요구 사양을 만족하는 4극 측정 검사 커넥터를 커스터마이즈형으로 설계할 수 있습니다.
